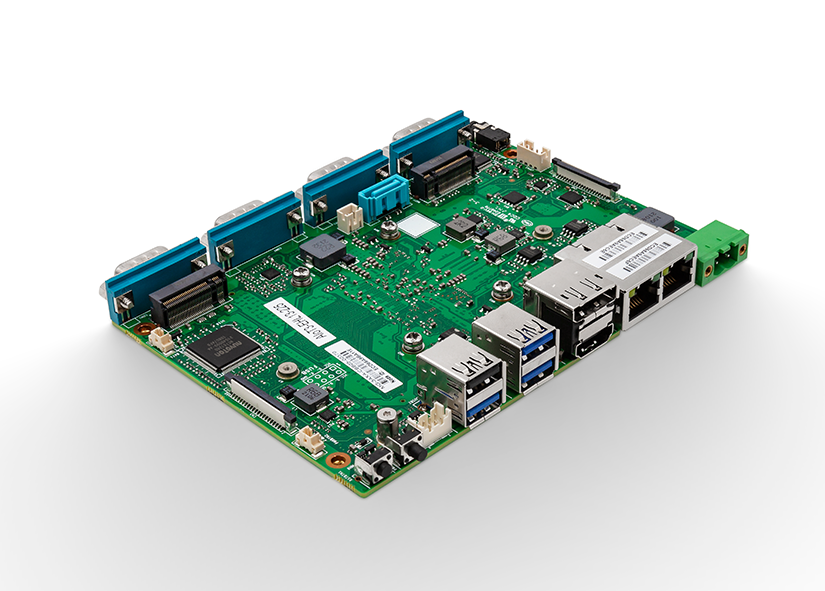

AIoT3-EHL
英特尔J6412/J6413四核或N6211双核CPU
  • 板贴J6412/J6413四核或N6211双核CPU
  • 单条DDR4 SO-DIMM插槽支持最大32GB
  • 支持 HDMI+DP 双显示
  • 双 RJ45 2.5Gb 高速以太网
  • 支持 M.2 4G/5G 模组用于新基建高铁闸机
  • 可选购扩展板支持全长PCIe插槽,半长WIFI/BT
  • 可选购扩展板支持多四个千兆交换网络接口

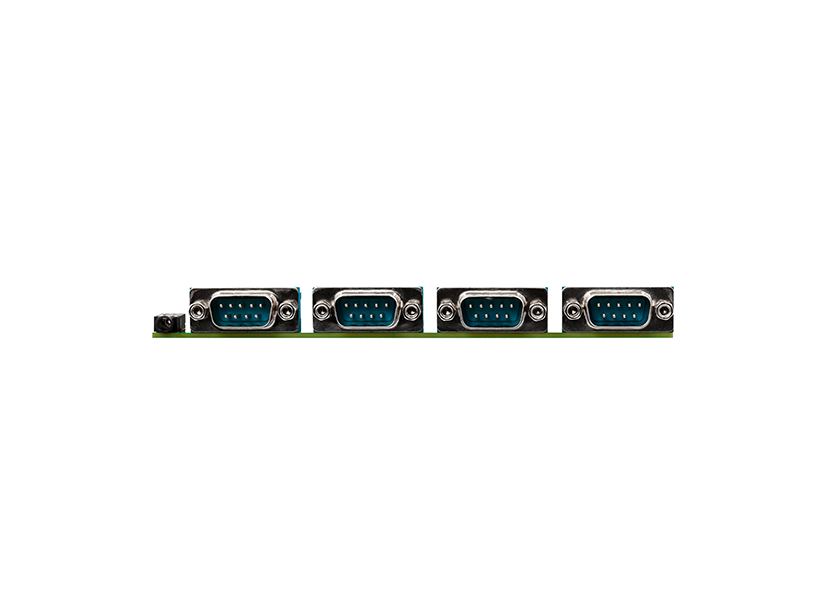

  • 四个 RS232/RS485 串口可扩 6 串或者 10 串
  • 采用高 Tg 宽温 PCB 材质保障宽温稳定
  • 工业级端口防护阻断静电和浪涌
规格
订购信息
  • AIoT3-EHL13-2G
    工业主板 J6413, 2*2.5GbE, 3USB3, 3USB2, 4COM, M.2 SSD, 4G_5G
  • AIoT3-EHL13-1G
    工业主板 J6413, 2*1GbE, 3USB3, 3USB2, 4COM, M.2 SSD, 4G_5G
  • AIoT3-EHL11-1G
    工业主板 N6211, 2*1GbE, 3USB3, 3USB2, 4COM, M.2 SSD, 4G_5G
  • AIoT3-EHL12
    工业主板 J6412, 2*2.5GbE, 3USB3, 3USB2, 4COM, M.2 SSD, 4G_5G
产品类型
  • 规格
    3.5 寸工业主板
处理器
  • CPU
    采用 Intel Elkhart Lake J/N 系列板贴 CPU
    标准品可选 N6211 1.2~3.0GHz 或 J6412 2.0~2.6GHz 或 J6413 1.8~3.0GHz
  • 芯片组
    Intel Elkhart Lake SOC
内存
  • Type
    1× DDR4 SODIMM 内存插槽，最高支持 DDR4-3200 单根最大 32GB
显示
  • 控制器
    Intel CPU 集成 Gen.11 Graphics Engines
  • 接口
    双显接口 HDMI+DP
    HDMI2.0 max resolution up to 4096*2160@60Hz
    DP1.4 max resolution up to 4096*2160@60Hz
存储
  • 类型
    支持 1 个 SATA3.0+PWR；1 个 M.2 支持 2242/2280 (SATA 信号)
音频
  • 类型
    支持 Mic-in+Line-out (单孔二合一），支持带功放数字音频输出(3W, 4Pin wafer)
网络
  • 类型
    2 个高速以太网控制器: LAN1 & LAN2: 1Gb (BOM 可选 2.5Gb，另可选购 4 个千兆扩展板）
接口
  • USB
    4 个 Type-A：3 x USB3.1 ，1 x USB2.0
    2 个 USB2.0 采用 2.0mm Wafer
  • I²C/SM bus
    1 个 SM bus 总线集成于 MIX-IO
  • 串口
    COM1, COM2，COM3，COM4 支持 RS232/422/485(Bioses 设置)
    COM5,COM6 TTL 信号集成于 MIX-IO 总线（可选购扩展板）
  • 键盘鼠标接口
    PS2 键鼠接口集成于 MIX-IO（可选购扩展板）
  • 数字I/O
    扩展板支持 16 位数字 I/O 集成于 MIX-IO（可选购带光耦隔离的扩展板）
  • TPM/TCM接口
    板贴加密芯片 SLB9670,支持 TPM2.0
  • 扩展总线
    （可选购扩展板）支持 1 个全长 Mini-PCIe 插槽，支持半长 Wifi+BT 模块扩展
    1个 M.2 Key-B 3042/3052 支持 4G/5G 无线模块(USB3+PCIe x1)
    1个自定义 MIX-IO 总线集成 SGMII/PCIeX1/16GPIO/2xCOM/2xUSB2.0/PS2 /SM bus
环境
  • 工作温/湿度要求
    当使用常温内存和存储时：-10℃～60℃，相对湿度 10%～85%，大气压 85~105kPa
    当使用宽温内存和存储时：-20~70℃，相对湿度 10%～85%，大气压 85~105kPa
  • 非工作温/湿度要求
    温度-40℃～85℃；相对湿度 5%～95%(40℃)，大气压 85~105kPa
软件
  • Watch Dog
    255级可编程秒/分，支持超时中断或系统复位
  • Bioses
    AMI UEFI/Legacy Bioses
  • 操作系统
    Windows10，Linux (Ubuntu 18.04，Fedora Core 28)
电源
  • 输入
    10V~30V DC-In 接线端子((4P_12V 插座二选一)), 开关按钮,电源和硬盘指示灯
尺寸
  • LxWxH
    146mm(W)×102mm(D)
